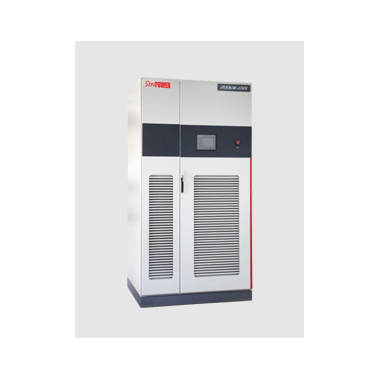

储能型电压暂降治理装置VQCP
VQCP是一款基于储能技术和电压源无缝切换技术的高可靠性供电保护装置，以独立的功率模块为基础单元，通过并机方式实现扩容以满足不同容量需求，持续监测系统电源电压，一旦监测到供电电压偏离额定电压水平，晶闸管断开，通过控制PWM变流器输出，再通过注入变压器会向负载供电，确保受保护的负载不受电压暂降的影响。
主要特点
电压调节能力强
可靠性高，专为工业设计
系统效率高，响应速度快
防护等级高
先进的并联扩容功能，模块化设计
系统参数
额定容量30~1000kVA
工作电压等级208V~480V
额定供电频率50Hz
整机效率>98%
接线方式3P4W
性能指标
校正能力0～130%剩余供电电压校正至100%，持续时间0.5s～3s，更长时间需求可定制
启动阈值范围-10%~+10%（可设）
电压调节精度<2%
故障旁路具备
维修旁路选配
补偿响应时间<700us
全响应时间<2ms
电压畸变线性负载情况下，THDu<2%
人机交互
显示屏7寸触摸屏
参数设置及数据显示运行状态，主接线图，操作记录，电参量数据，故障记录等
事件记录及数据记录具备事件及数据记录功能
通讯接口LAN/RS485/GPRS/干接点
通讯协议Modbus协议
机械特性
组合方式整柜式，柜体颜色（国标RAL7035）/或依客户定制
进线方式下进下出/依客户定制
负载要求
负载功率因数0.5（滞后）~0.9（超前）
环境要求
海拔高度<2000m，2000米以上，按照GB/T3859.2将额使用
工作温度-10℃~+45℃
相对湿度<95%，无凝露
防护等级Ip20，其他等级可定制
污染等级2
噪 音<65db
冷却方式风冷
遵循标准
标 准DL/T1229-2013动态电压恢复器技术规范 SemiF47
